變頻恒壓供水系統原理、特點及技術參數
2013/7/11 11:30:20??????點擊：
變頻恒壓供水系統原理、特點及技術參數

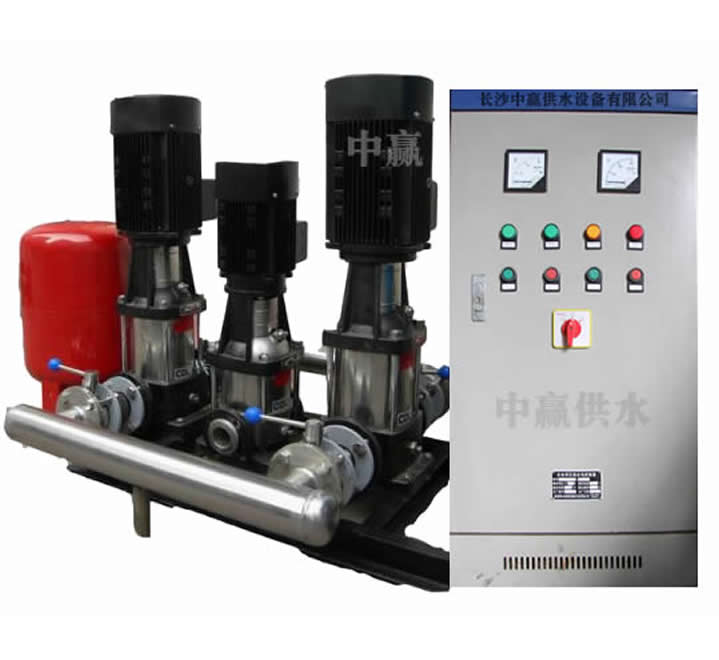

變頻恒壓供水系統介紹
變頻恒壓供水系統是指在供水管網中用水量發生變化時，出口壓力保持不變的供水方式。供水管網的出口壓力值是根據用戶需求確定的。傳統的恒壓供水方式是采用水塔、高水位箱、氣壓罐等設施實現的。
近年來，隨著變頻調速技術的日益成熟，其顯著的節能效果和可靠穩定的控制方式，在供水系統中得到廣泛的應用。變頻恒壓供水系統對水泵電機實行無級調速，依據用水量及水壓變化通過微機檢測、運算，自動改變水泵轉速保持水壓恒定以滿足用水要求，是目前最先進，合理的節能供水系統。與傳統的水塔、高位水箱、氣壓罐等供水方式比較，不論是投資、運行的經濟性、還是系統的穩定性、可靠性、自動化程度等方面都具有優勢：
（1）高效節能。與傳統供水方式相比變頻恒壓供水能節能30%-60%。
（2）占地面積小，投入少，效率高。
（3）配置靈活，自動化程度高，功能齊全，靈活可靠。
（4）運行合理，由于一天內的平均轉速下降，軸上的平均扭矩和磨損減少，水泵的壽命將大為提高。
（5）由于能對水泵實現軟停和軟起，并可消除水錘效應（水錘效應：直接起動和停機時，液體動能的急劇變大，導致對管網的極大沖擊，有很大破壞力）。
（6）操作簡便，省時省力。
變頻恒壓供水系統原理
變頻恒壓供水系統以管網水壓 (或用戶用水流量)為設定參數，通過微機控制變頻器的輸出頻率從而自動調節水泵電機的轉速，實現管網水壓的閉環調節 (PID)，使供水系統自動恒穩于設定的壓力值：即用水量增加時，頻率升高，水泵轉速加快，供水量相應增大；用水量減少時，頻率降低，水泵轉速減慢，供水量亦相應減小，這樣就保證了供水效率用戶對水壓和水量的要求，同時達到了提高供水品質和供水效率的目的，“用多少水，供多少水”；采用該設備不需建造高位水箱，水塔，水質無二次污染，是一種理想的現代化建筑供水設備。
變頻恒壓供水系統相關原理
用變頻設備來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果十分顯著（可根據具體情況計算出來）。其優點是：
1、 起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；
2、 由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命；
3、 可以消除起動和停機時的水錘效應；
一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，
可考慮適當減小變頻器的容量，但應注意留有足夠的容量。
雖然水泵在低速運行時，電動機的工作電流較小。但是，當用戶的用水量變化頻繁時，電動機將處于頻繁的升、降速狀態，而升、降速的電流可略超過電動機的額定電流，導致電動機過熱。因此，電動機的熱保護是必需的。對于這種由于頻繁地升、降速而積累起來的溫升，變頻器內的電子熱保護功能是難以起到保護作用的，所以應采用熱繼電器來進行電動機的熱保護。
在主要功能預置方面，最高頻率應以電動機的額定頻率為變頻器的最高工作頻率。升、降速時間在采用PID調節器的情況下，升、降速時間應盡量設定得短一些，以免影響由PID調節器決定的動態響應過程。如變頻器本身具有PID調節功能時，只要在預置時設定PID功能有效，則所設定的升速和降速時間將自動失效。
變頻恒壓供水系統特點
1.采用可編程控制器，程序靈活多變，精度高，可靠性強，功能多，反映速度塊。
2.均配有穩壓泵或穩壓罐穩壓，在用水量小到一定值時，主泵可停止運轉，減少水泵電機的機械磨損并且節約電能。
3.對水泵均為軟啟動，延長設備壽命，消除了啟動電流對電網的沖擊。
4.根據用水量的變化，水泵循環變頻運行，先啟的先停，使水泵均衡工作。當一臺泵運轉六小時或二十四小時，自動切換到另一臺。
5.最大的特點為雙恒壓控制，生活消防可公用的一套設備，為用戶節約投資。而且一機兩用，大大的提高了使用效率。
6.結構緊湊，占地面積小 ，安裝塊，投資省，運行穩定。無污染。
變頻恒壓供水系統適用范圍
1.各種類型的自來水廠，供水站。
2.工業與民用建筑的生活、生產、消防用水系統。
3.公共設施賓館，飯店的生活熱水，空調供水系統。
4.油田的輸油管道，油泵站恒壓輸送系統和工廠、礦山通風機風壓調節系統。
5.熱水鍋爐定壓及熱水管道的定壓系統。
變頻恒壓供水系統安裝說明
1.設備要求按圖正確的與系統安裝，泵房溫度不得低于0攝氏度，不高于40攝氏度，設備應高于地面50-100mm，留有排水溝，各水泵應有單獨的吸水管，地上水池加閘閥，以便維修。
2.安裝盡量少用彎頭，以減少不必要的損失。
3.該設備經廠方技術人員調試完畢后，交付用戶的專門管理人員負責，專用消防設備，必須定制嚴格管理制度，以達到一有火情，立即啟動。
變頻恒壓供水系統技術參數
控制方式：變頻控制
安裝場所：室內
溫度環境：+5℃—+40℃
輸送液體：清水
液體溫度：0℃—+70℃
最高使用壓力：20kg/cm3
最小吸入壓力：0.2kg/cm3
允許吸入壓力：受到最高使用壓力限制
水泵：立式/臥式多級離心泵
水泵組合臺數：2---6臺
電源：三湘×220/330V×50HZ
吸入、輸出管：不銹鋼鋼管[2]
變頻恒壓供水系統控制要求
（1）系統開始供水時，變頻運行；
（2）三臺泵根據恒壓的需要，采取“先開先停”的原則接入和退出；
（3）在用水量小的情況下，如果一臺泵連續運行時間超過3小時，則要切換到下一臺泵，即系統具有“倒泵功能”可避免某一臺泵長時間工作；
（4）三臺泵啟動時有延時，減小電流過大時對其他用電設備的沖擊；
（5）要有完善的報警功能；
（6）對電機的操作要有手動和自動兩種控制功能。
